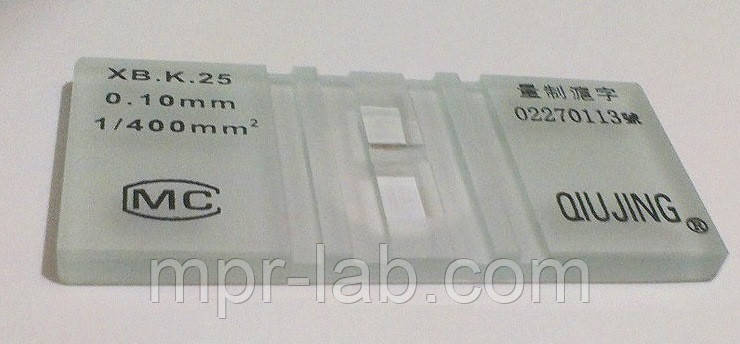

Камера Горяева XB.K.25. Qiujing (гемоцитометр) 2-секційна на 400 малих квадратів

Камера Горява — Призначена для підрахунку формених елементів крові та інших частинок схожих розмірів. Виготовлена з монолітного скла. Сітка нанесена методом гравіювання, що зумовлює максимальну контрастність за мікроскопії і чудову стійкість до механічних впливів.

ТУ 9443-007-29508133-2007

Технічні характеристики:

1. Глибина камери: 0,1±0,004 мм
2. Об'єм камери: 0,9 мм3
3. Площа сітки: 9 мм2

4. Розміри: 79х39х13 мм

5. Виробник: Qiujing (54)

Комплектація:

1. Камера Горієва XB.K.25. Qiujing

2. Пластикова футляр

Пристрій і робота з камерою

Камера складається з товстого предметного скла з нанесеним на нього поперечними прорізами, що утворюють три поперечно розташовані плоскі майданчики.

Середній майданчик поздовжнім прорізом розділений на дві, кожна з яких має вигравіювану на ній сітку. З обох боків середнього майданчика в камері Горява розташовані дві інші на 0,1 мм вище середньої. Площини цих майданчиків слугують для притирання покривного скла до появи так званих Ньютонівських кілець. Після притирання покривного скла створюється камера, закрита з двох бічних сторін, а з двох інших залишаються щілини (капілярні простори), через які і заповнюють камеру.

Принцип роботи всіх сіток один і той самий. Вони розділені на те чи інше число квадратів, різним способом згрупованих.

Постійною величиною у всіх сітках є так званий «малий квадрат», сторона якого дорівнює 1/20 мм, отже, його площа дорівнює 1/400 мм2.

Сітка Горява  складається з 2 розграбованих площ для підрахунку. Одна складається з 16 великих квадратів, поділених на 25 маленьких, а інша на 25 великих поділених на 16 маленьких. Але кожна складається зі 400 маленьких квадратів (площа 1 / 400 мм2).

Під час роботи з камерами їхні робочі поверхні мають бути чистими та сухими. Під час підрахунку формних елементів не можна не мати бульбашок повітря на сітці камери, оскільки це заважає точності підрахунку.

Формула для підрахунку кров'яних тілець у камері Горява
  x = (а · 400 · в)/б ,
де x — шукана кількість формених елементів в 1 мм3; а — сума формних елементів, що складаються в певному об'ємі камери; б — кількість порахованих малих квадратів; в — розведення крові.
